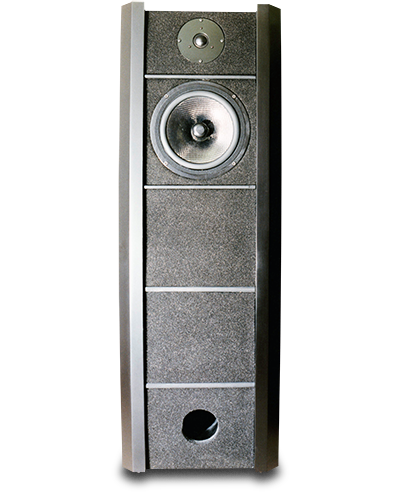

Il s'agit d'une charge symétrique (ou asymétrique), dans laquelle sont montés deux haut-parleurs face à face. La face arrière du haut-parleur supérieur regarde une charge entièrement close amortie par du matériau absorbant tandis que celle du haut-parleur inférieur regarde une charge bass-reflex dont l'évent est situé à la base de l'enceinte. Chacun des deux haut-parleurs reçoit respectivement la modulation en provenance du canal droit et du canal gauche. Ils sont montés en parallèle avec les phases croisées, ainsi lorsque l'un avance l'autre recule, et réciproquement (push-pull)... Ils acceptent ainsi une puissance deux fois supérieure à un haut-parleur unique avec compensation totale des non linéarités.
Ce montage en push-pull à couplage décalé permet de lisser les résonances parasites et descendre très bas en fréquence avec une excellente linéarité pour un volume réduit. De par ce principe de charge, la coupure s'effectue acoustiquement et de fait il n'y a pas besoin de filtre passe bas, d'ou une meilleure réponse impulsionnelle et un facteur d'amortissement proche de l'idéal.
• Impédance d'entrée : 4 Ω
• Puissance nominale : 120 W
• Puissance maximale : 180 W
• Sensibilité (pour 1 W à 1 m) : 91 dB
• Domaine nominal de fréquences : 30 à 25 000 Hz
• Fréquences de coupure : 200 - 3000 Hz
- Tweeter : à dôme 26 mm VIFA - D26TG modifié 3A
Dôme Mylar
Bain ferrofluide
Chambre de décompression
Caractéristiques
Unités
Valeurs
Puissance nominale
W
100
Puissance maximale
W
-
Bande passante
Hz
3000-30000
Niveau d'efficacité caractéristique
dB
91
Diamètre nominal hors tout
mm
104
Diamètre bobine mobile
mm
26
Diamètre ouverture baffle
mm
80
Introduction dans l'entrefer
gauss
14500
Flux dans l'entrefer
Maxwells
-
Énergie magnétique du moteur
WS-1
-
Facteur de force
NA-1
3,3
Hauteur du bobinage
mm
1,6
Hauteur de l'entrefer
mm
2
Masse de l'aimant
g
240
Masse équipage mobile
g
0,27
Masse du haut parleur
g
-
Impédance nominale
Ω
6
Fréquence de résonance
Hz
1500
Facteur de qualité mécanique
Qms
-
Facteur de qualité électrique
Qes
-
Facteur de qualité total
Qts
-
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
-
- Médium : 21 cm à membrane graphite 3A - G120
Membrane tressée en graphite (carbone)
Cylindre support de bobinage en kapton
Bobine en ruban plat cuivre
Moteur concept 3A à champ symétrique
Caractéristiques
Unités
Valeurs
Puissance nominale
W
-
Puissance maximale
W
120
Bande passante
Hz
-
Niveau d'efficacité caractéristique
dB
-
Diamètre nominal hors tout
mm
234
Diamètre bobine mobile
mm
37
Diamètre ouverture baffle
mm
177
Introduction dans l'entrefer
gauss
14 000
Flux dans l'entrefer
Maxwells
-
Énergie magnétique du moteur
WS-1
-
Facteur de force
NA-1
-
Hauteur du bobinage
mm
-
Hauteur de l'entrefer
mm
-
Masse de l'aimant
g
-
Masse équipage mobile
g
-
Masse du haut parleur
g
2 760
Impédance nominale
Ω
8
Fréquence de résonance
Hz
-
Facteur de qualité mécanique
Qms
-
Facteur de qualité électrique
Qes
-
Facteur de qualité total
Qts
-
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
-
- Boomer : 2 x 21 cm en push-pull 3A - G120
Membrane tressée en graphite (carbone)
Cylindre support de bobinage en kapton
Bobine en ruban plat cuivre
Moteur concept 3A à champ symétrique
Art & Acoustique Appliquée
Brevet 3A déposé le 13 janvier 1988 n° 88 00 317
